Schlauchkupplungen

zum Verbinden von Feuerwehrschläuchen und Armaturen

Filter schließen
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
1 von 8

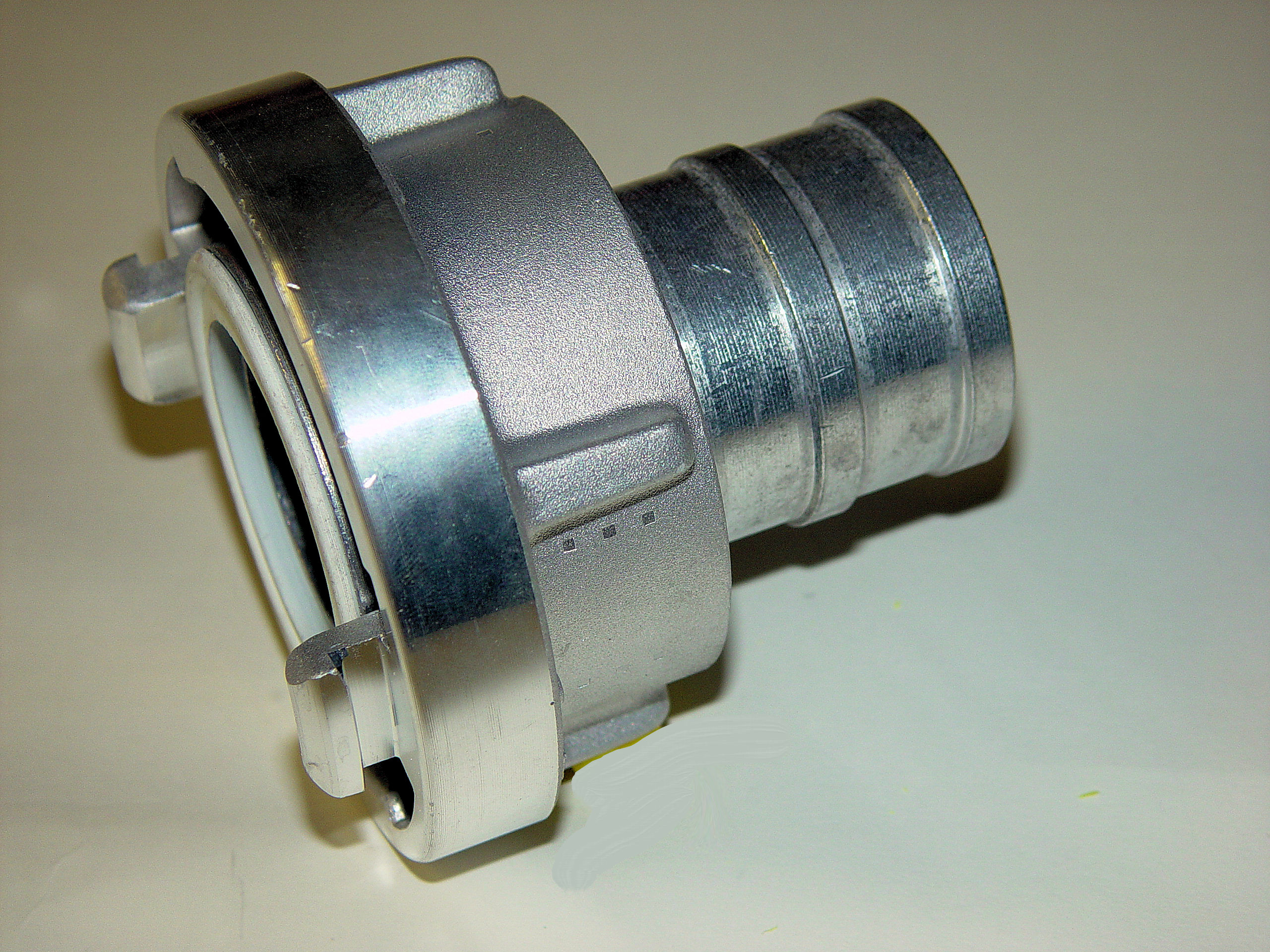

Saugkupplung VA, C-52 mm Ø x 90 mm lang
Saugkupplung VA, C-52 mm Ø x 90 mm lang
Saugkupplung VA, Größe C-52 mm, aus Edelstahl, PN 16, für Schlauch innen-Ø 52 mm, Knaggenabstand 66 mm, Länge Einbindestutzen 90 mm, Dichtringe Viton, Gewicht ca. 750 g
Inhalt 1 Stk
70,22 € *
Übergangsstück LM, Storz A-110 auf Flansch DN 100
Übergangsstück LM, Storz A-110 auf Flansch DN 100
Übergangsstück LM, Storz A-110 auf Flansch DN 100 DIN 2501, DS, PN 16, aus Leichtmetall, Flansch-Ø 220 mm, Lochkreis-Ø 180 mm, Lochanzahl 8, Loch-Ø 18 mm, Knaggenabstand 133 mm, Dichtringe Perbunan, Gewicht ca. 2,60 kg
Inhalt 1 Stk
149,94 € *
Übergangsstück Storz B-75 - Flansch DN100 aus Leichtmetall
Übergangsstück Storz B-75 - Flansch DN100 aus...
Übergangsstück Storz B-75 - Flansch DN100 aus Leichtmetall
Inhalt 1 Stk
166,60 € *
Saugkupplung Storz C-52-50,4.95-DS
Saugkupplung Storz C-52-50,4.95-DS
Saugkupplung Storz C-52-50,4.95-DS - Schale Dichtringe weiss, Aluminium
Inhalt 1 Stk
17,85 € *
Deckkapsel mit Dreikant LM, A- Rd 105 x 1/4" AG,
Deckkapsel mit Dreikant LM, A- Rd 105 x 1/4" AG,
Deckkapsel mit Dreikant LM, A- Rd 105 x 1/4" AG, aus Leichtmetall, DIN 14 319, PN 16 mit Flachdichtung und Kette, Rund-Außengewinde, Gewicht ca. 1,23 kg.
Inhalt 1 Stk
36,24 € *
Einlaufbogen mit B-Kupplung aus verzinktem Stahl. mit Riemen
Einlaufbogen mit B-Kupplung aus verzinktem...
Einlaufbogen mit B-Kupplung aus verzinktem Stahl. mit Riemen zum Befestigen an Stützgerüsten von Löschwasserbehältern
Inhalt 1 Stk
129,71 € *
Einlaufbogen mit C-Kupplung aus verzinktem Stahl. mit Riemen
Einlaufbogen mit C-Kupplung aus verzinktem...
Einlaufbogen mit C-Kupplung aus verzinktem Stahl. mit Riemen zum Befestigen an Stützgerüsten von Löschwasserbehältern
Inhalt 1 Stk
122,57 € *
Rohrkrümmer (Bogen), Größe A-A, Winkel 90 Grad
Rohrkrümmer (Bogen), Größe A-A, Winkel 90 Grad
Rohrkrümmer (Bogen) Größe A-A, Winkel 90 Grad, Eingang Storz-A drehbar, Abgang Storz-A fest, aus Temperguss verzinkt, Knaggenabstand 133 mm, Maße (LxBxH): 225 x 220 x 182 mm, Dichtringe Perbunan, Gewicht ca. 6,00 kg
Inhalt 1 Stk
420,19 € *
Rohrkrümmer (Bogen), Größe B-B, Winkel 45 Grad
Rohrkrümmer (Bogen), Größe B-B, Winkel 45 Grad
Rohrkrümmer (Bogen) Größe B-B, Winkel 45 Grad, Eingang Storz-B drehbar, Abgang Storz-B fest, aus Leichtmetall, Knaggenabstand 66 mm, Maße (LxBxH): 170 x 157 x 126 mm, Dichtringe Perbunan, Gewicht ca. 1,60 kg
Inhalt 1 Stk
118,95 € *
Rohrkrümmer (Bogen), Größe B-B, Winkel 90 Grad
Rohrkrümmer (Bogen), Größe B-B, Winkel 90 Grad
Rohrkrümmer (Bogen) Größe B-B, Winkel 90 Grad, Eingang Storz-B drehbar, Abgang Storz-B fest, aus Leichtmetall, Knaggenabstand 89 mm, Maße (LxBxH): 210 x 200 x 125 mm, Dichtringe Perbunan, Gewicht ca. 1,70 kg
Inhalt 1 Stk
106,21 € *
Rohrkrümmer (Bogen), Größe C-C, Winkel 90 Grad
Rohrkrümmer (Bogen), Größe C-C, Winkel 90 Grad
Rohrkrümmer (Bogen) Größe C-C, Winkel 90 Grad, Eingang Storz-C-52 drehbar, Abgang Storz-C fest, aus Leichtmetall, Knaggenabstand 66 mm, Maße (LxBxH): 178 x 155 x 100 mm, Dichtringe Perbunan, Gewicht ca. 900 g
Inhalt 1 Stk
84,97 € *

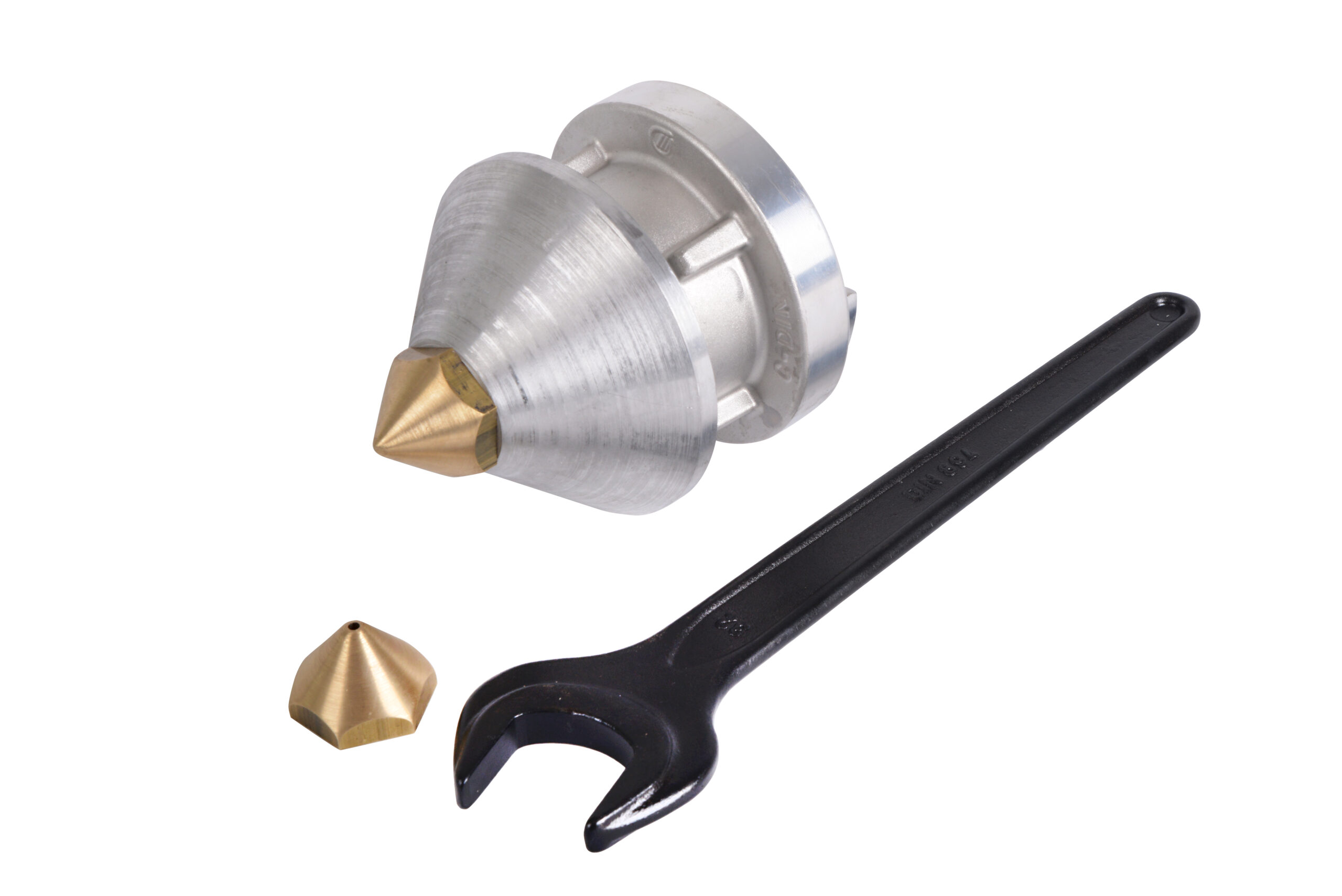

Kanalspülratte (Kanalspülkopf) Größe C
Kanalspülratte (Kanalspülkopf) Größe C
Kanalspülratte Größe C mit auswechselbarer Düse und Kopfstück sowie Schlüssel.
Inhalt 1 Stk
170,68 € *
Übergangsstück VA, A / B
Übergangsstück VA, A / B
Übergangsstück VA, Größe A auf B, DS, aus Edelstahl, PN 16, drehbares Innenteil, Knaggenabstand 133/89 mm, Dichtringe Viton, Gewicht ca. 4,30 kg
Inhalt 1 Stk
355,81 € *
Übergangsstück VA, B / C
Übergangsstück VA, B / C
Übergangsstück VA, Größe B auf C, DS, aus Edelstahl, PN 16, drehbares Innenteil, Knaggenabstand 89/66 mm, Dichtringe Viton, Gewicht ca. 2,20 kg
Inhalt 1 Stk
341,21 € *
Übergangsstück VA, C / D, nicht drehbar
Übergangsstück VA, C / D, nicht drehbar
Übergangsstück VA, Größe C auf D, DS, aus Edelstahl, PN 16, nicht drehbar, Knaggenabstand 66/31 mm, Dichtringe Viton, Gewicht ca. 950 g
Inhalt 1 Stk
190,88 € *
Deckkapsel LM, C-52, mit Dreikant
Deckkapsel LM, C-52, mit Dreikant
Deckkapsel LM, Größe C-52, mit Dreikant, Rd 50 x 1/6 AG, aus Leichtmetall, DIN 14317, PN 16, Rund-Außengewinde Rd 50 x 1/6, mit Flachdichtung und Kette, Gewicht ca. 380 g
Inhalt 1 Stk
15,87 € *
Blindkupplung VA, A-110, mit Kette
Blindkupplung VA, A-110, mit Kette
Blindkupplung VA, Größe A-110, DS, mit Kette, aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 2,90 kg
Inhalt 1 Stk
365,57 € *
Blindkupplung VA, B-75, mit Kette
Blindkupplung VA, B-75, mit Kette
Blindkupplung VA, Größe B-75, DS, mit Kette, aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 1,25 kg
Inhalt 1 Stk
135,57 € *
Blindkupplung VA, C-52, mit Kette
Blindkupplung VA, C-52, mit Kette
Blindkupplung VA, Größe C-52, DS, mit Kette, aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 760 g
Inhalt 1 Stk
73,78 € *
Festkupplung VA, B-3 Zoll AG
Festkupplung VA, B-3 Zoll AG
Festkupplung VA, Größe B-3" AG (Außengewinde), aus Edelstahl, PN 16, Knaggenabstand 89 mm, Dichtringe Viton, Gewicht ca. 1,70 kg
Inhalt 1 Stk
202,30 € *
Festkupplung VA, B-2½ Zoll AG
Festkupplung VA, B-2½ Zoll AG
Festkupplung VA, Größe B-2½" AG (Außengewinde), aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 700 g
Inhalt 1 Stk
187,68 € *
Festkupplung VA, B-2 Zoll AG
Festkupplung VA, B-2 Zoll AG
Festkupplung VA, Größe B-2" AG (Außengewinde), aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 1,15 kg
Inhalt 1 Stk
173,26 € *
Festkupplung VA, C-2 Zoll AG
Festkupplung VA, C-2 Zoll AG
Festkupplung VA, Größe C-2" AG (Außengewinde), aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 700 g
Inhalt 1 Stk
59,50 € *
Festkupplung VA, D-1 Zoll AG
Festkupplung VA, D-1 Zoll AG
Festkupplung VA, Größe D-1" AG (Außengewinde), aus Edelstahl, PN 16, Knaggenabstand 66 mm, Dichtringe Viton, Gewicht ca. 1,21 kg
Inhalt 1 Stk
77,59 € *
1 von 8

Schlauchkupplungen

zum Verbinden von Feuerwehrschläuchen und Armaturen

Man unterscheidet zwischen:

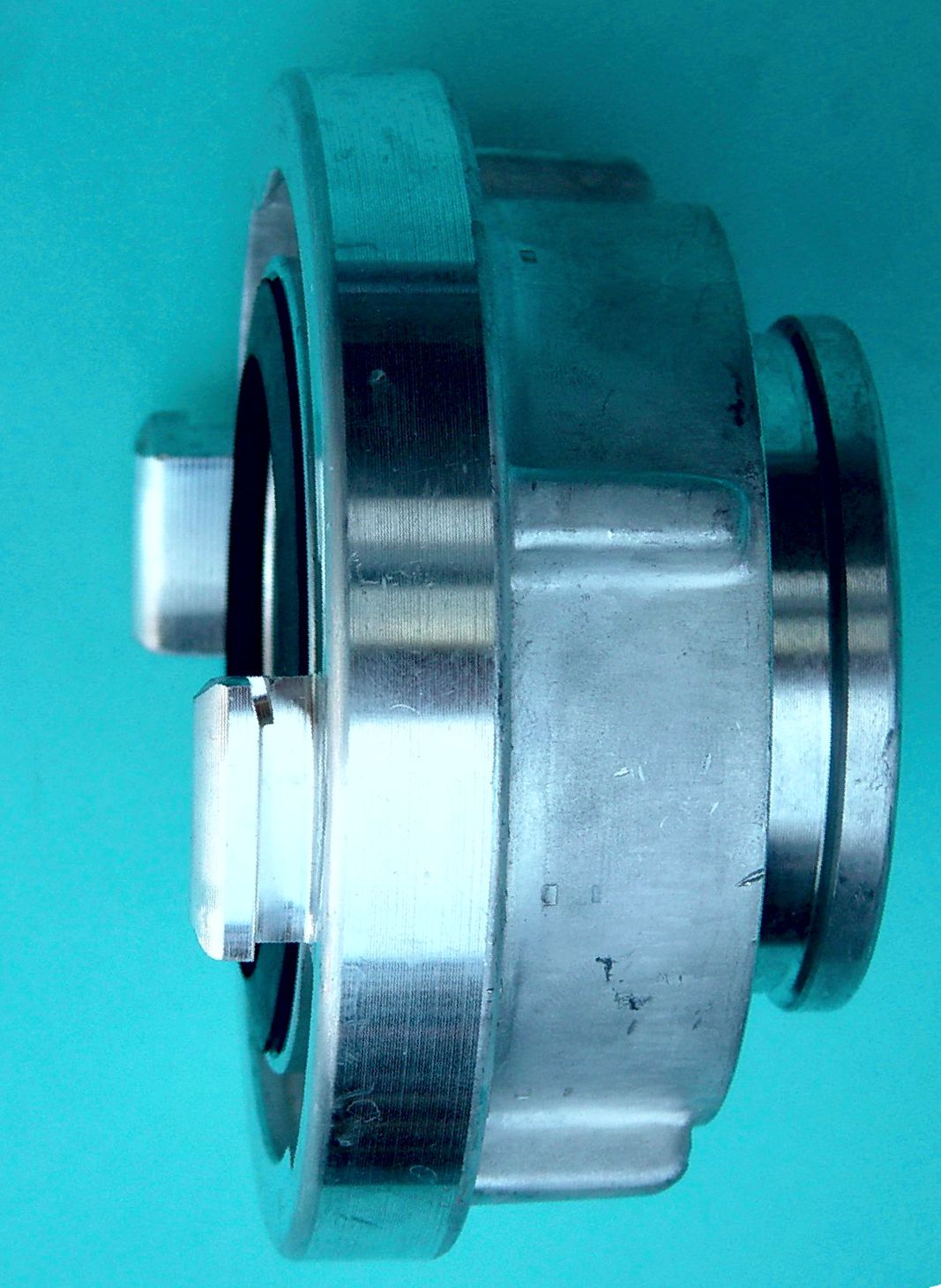

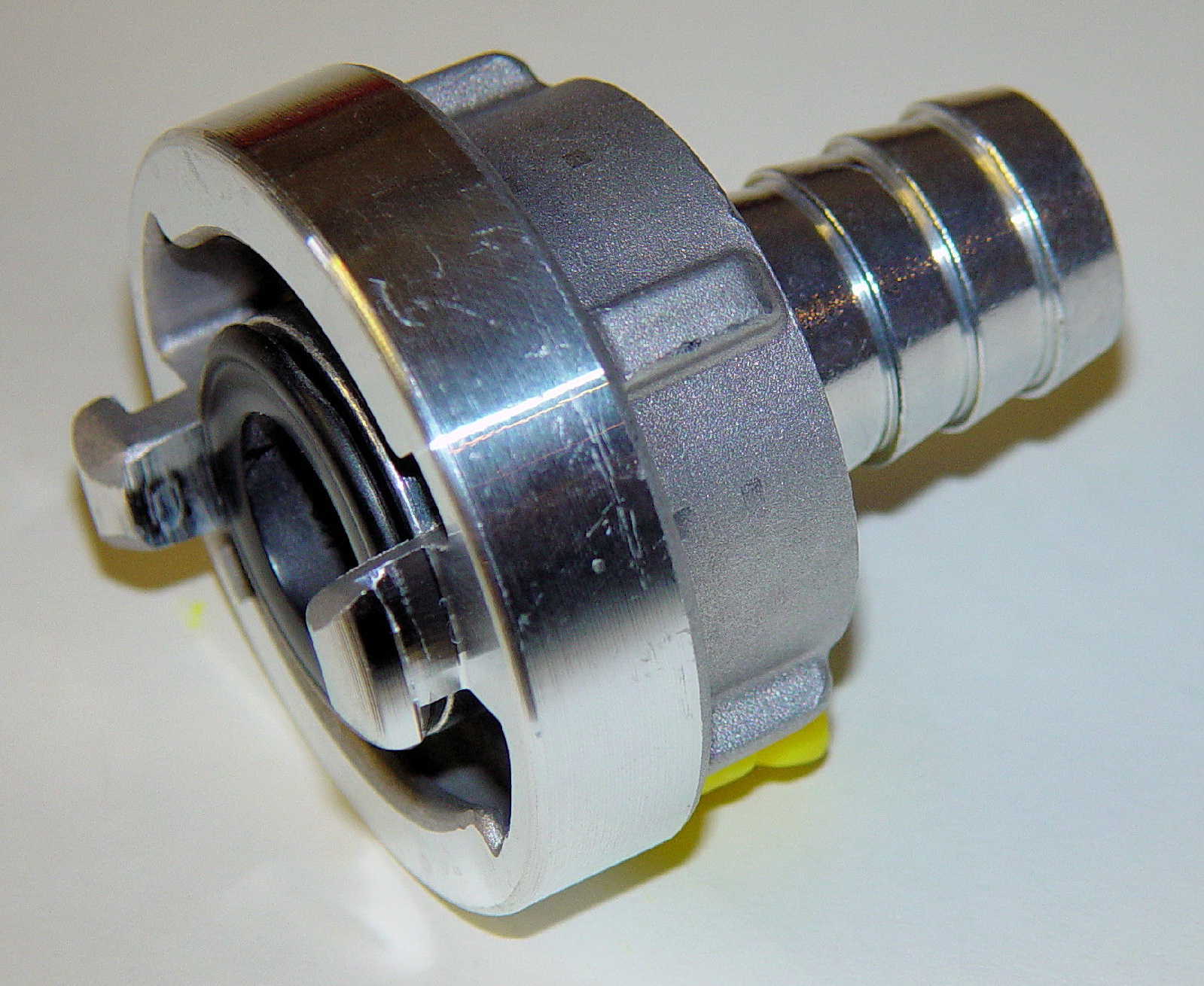

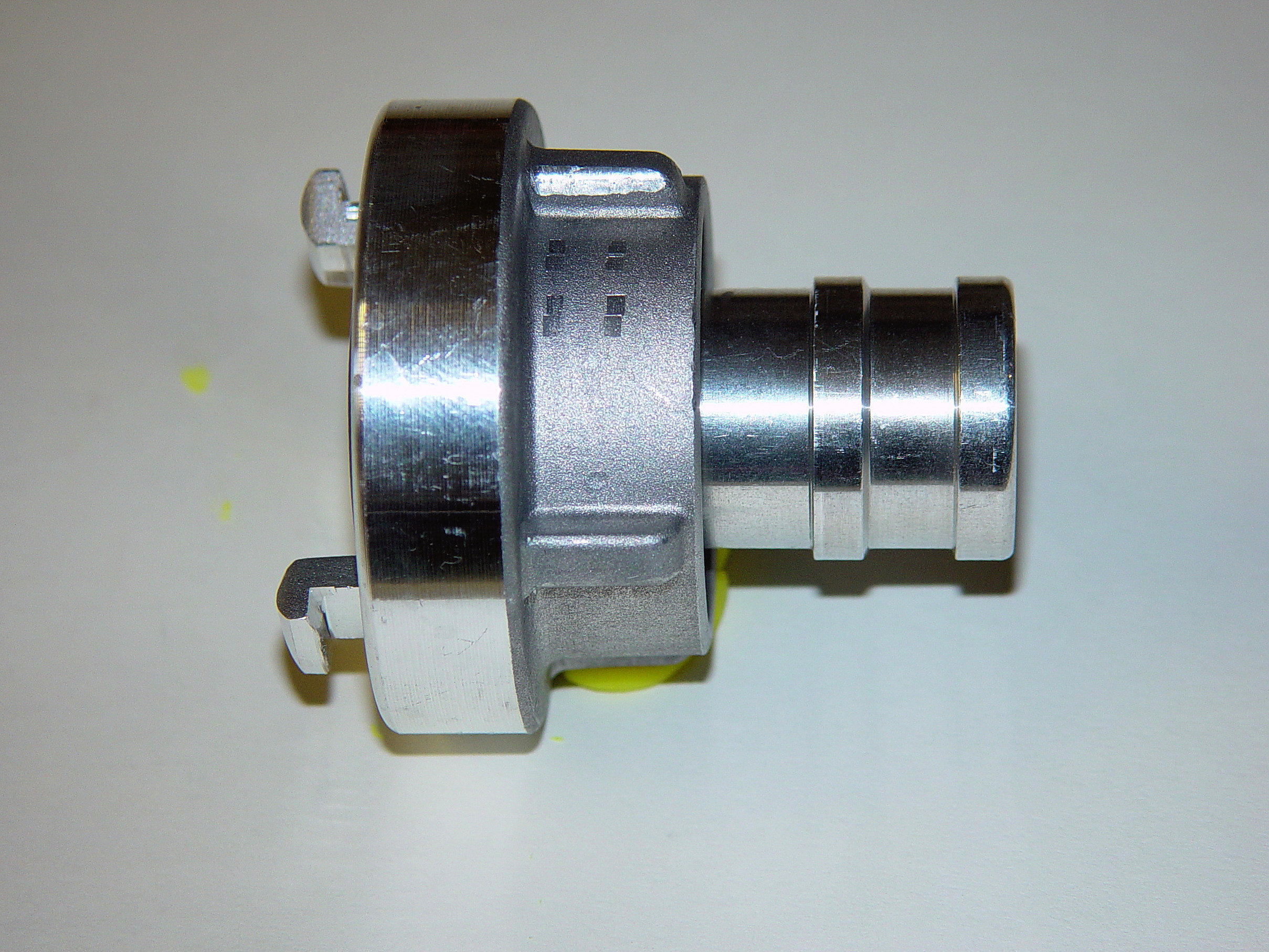

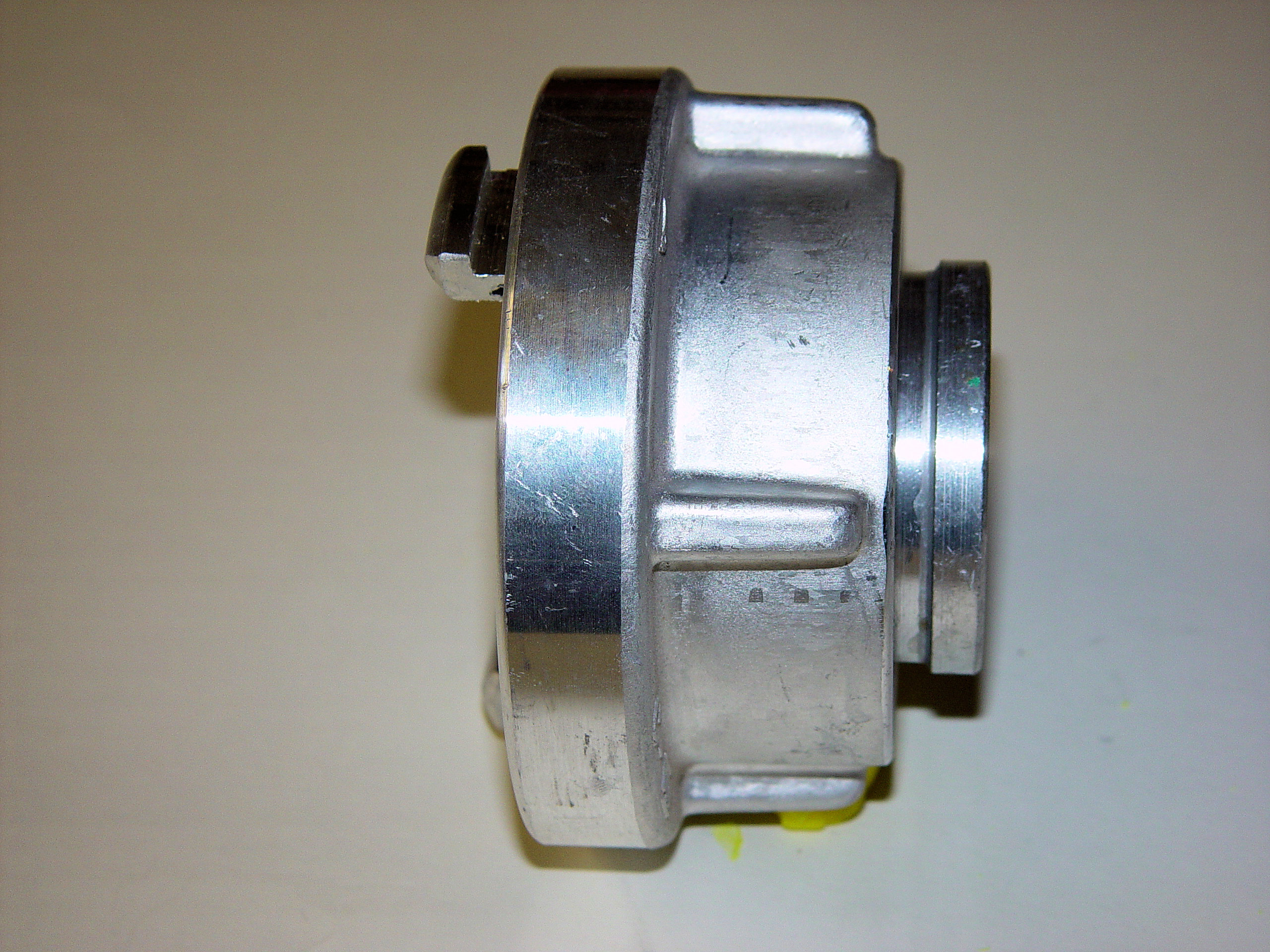

Druckkupplungen:

  • werden für den Anschluss von Druckschläuchen verwendet.
  • Sie bestehen aus einem drehbaren Knaggenteil, einem Einbindestutzen, einem Sperring und einem Dichtring mit Drucklippe.

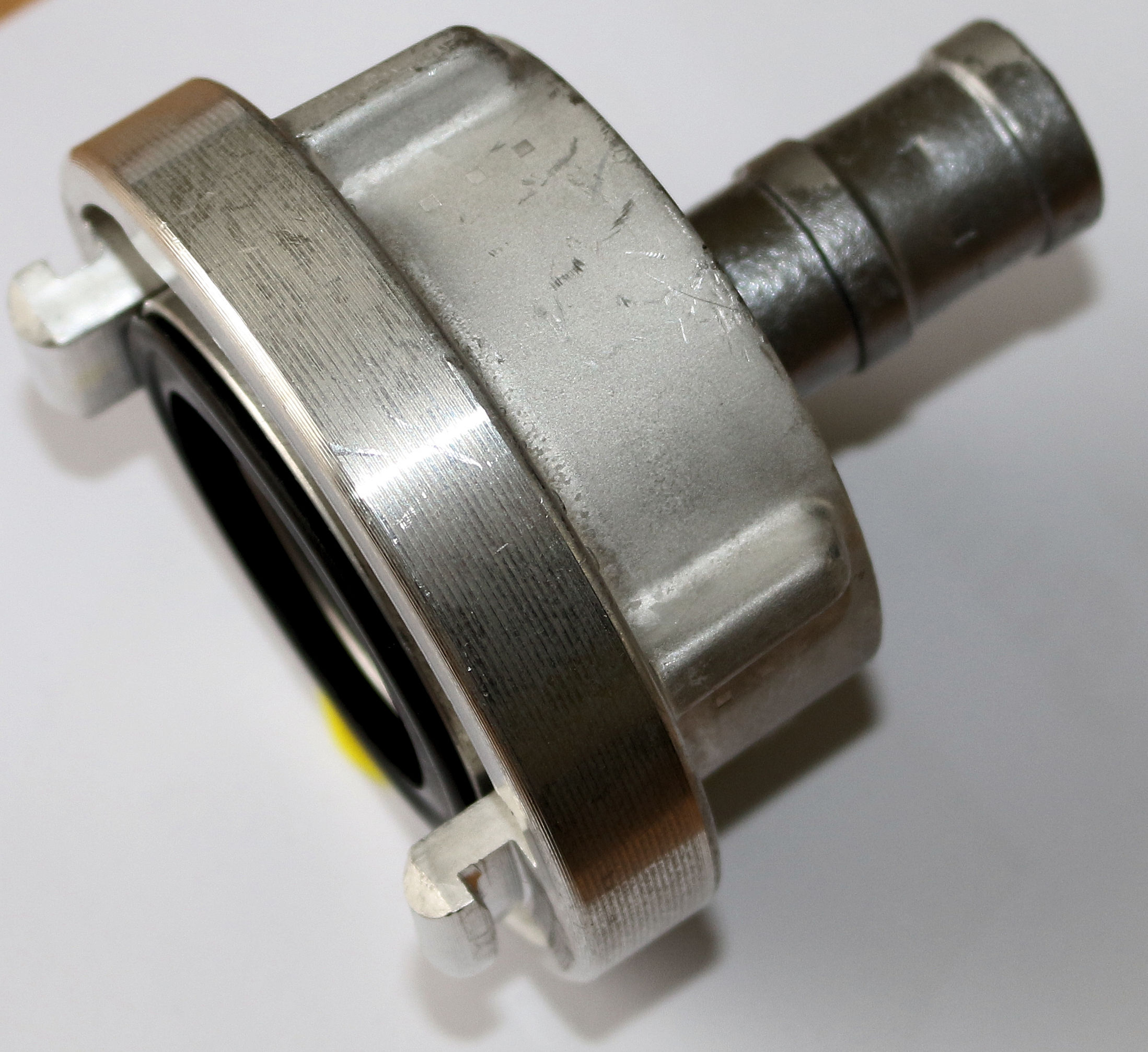

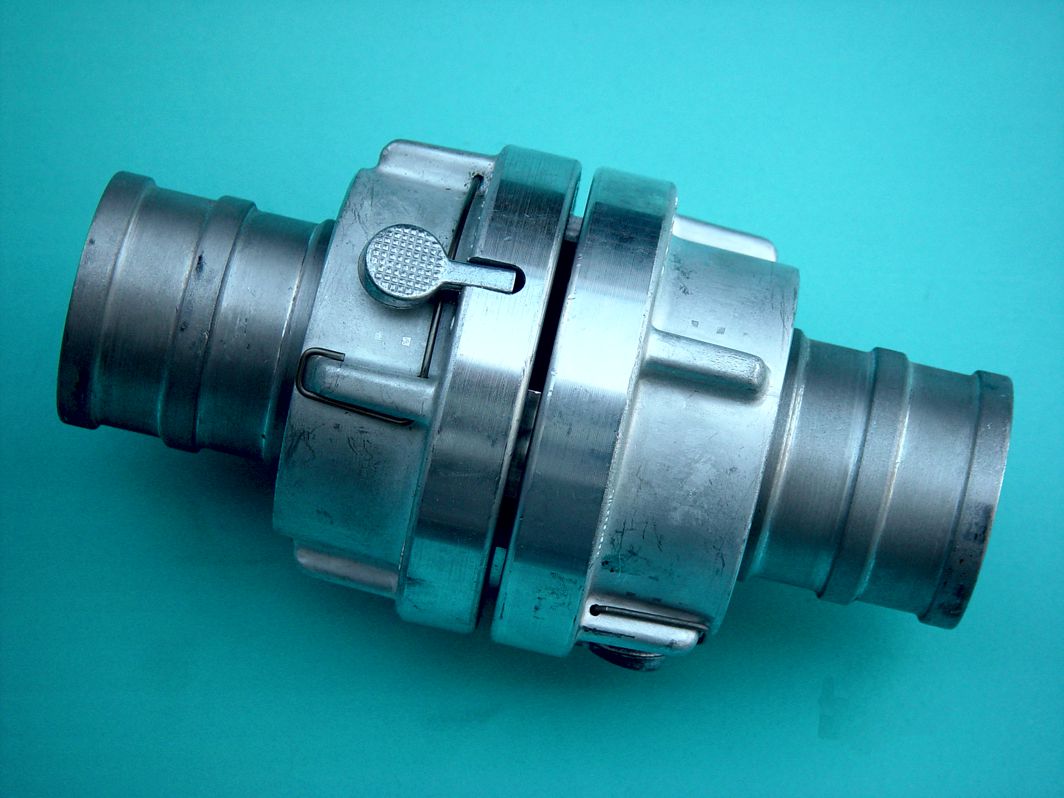

Saugkupplungen:

  • werden für den Anschluss von Saugschläuchen verwendet.
  • Diese bestehen aus einem drehbaren Knaggenteil, einem längeren Einbindestutzen, einem Sperring und einem Dichtring mit Druck- und Sauglippe.



Festkupplungen:

  • werden für den Anschluss von Schläuchen an Armaturen verwendet.
  • Sie sind auf einer Seite fest mit einem Rohrgewinde auf einer wasserführenden Armatur oder einem Hydranten verschraubt. Auf der anderen Seite kann man die üblichen Kupplungen eines Druckschlauches oder eines Saugschlauches ankuppeln.
  • Sie bestehen aus einem Knaggenteil mit Gewinde, einer Dichtung für Saug- und Druckzwecke und einem Flachdichtring.



Blindkupplungen:

  • werden als Abschluss an Armaturen zu deren Schutz verwendet und dürfen nicht unter Druck gesetzt werden, wenn die Leitung nicht entspannt werden kann.
  • Sie bestehen aus Knaggenteil, Deckel, Sperring und Dichtring.



Übergangskupplungen:

  • dienen zum Verbinden verschieden großer Kupplungen.
  • Sie bestehen aus zwei verschiedenen großen Knaggenteilen (z.B. C und D), einem sich entsprechend reduzierenden Mittelstück, zwei Dichtringen und je nach Größe einem Sperrring mit Gewindestiften für einen festen Halt.



Storzkupplung:

  • dies ist die meist verbreitete Feuerwehrkupplung.
  • Sie ist eine symmetrische hermaphrodite Kupplung, d.h. die zu kuppelnden Anschlussarmaturen sind auf der Kupplungsseite identisch und können beliebig verbunden werden. Die Storz-Kupplung wird nicht verschraubt, sondern die Verbindung erfolgt nach dem Prinzip eines Bajonett-Verschlusses. Dabei greifen die Klauen (Knaggen) in entsprechende Konturen der Gegenkupplung ein und werden dort durch Verdrehen eingerastet. Die äußere Form ist kreisrund ohne Spitzen und Ecken und daher sowohl griffsympathisch und angenehm in der Handhabung als auch unempfindlich gegen Schmutz und Abnutzung.
