Saugkörbe und Zubehör

eine Armatur zur Wasserentnahme

Filter schließen
  •
  •
  •
  •
  •
  •
  •
  •
Saugkorb LM, Größe A, DIN 14362, mit Rückschlagventil und Kupplungsgriffen
Saugkorb LM, Größe A, DIN 14362, mit...
Saugkorb Größe A mit Rückschlagventil und Entleer-einrichtung, DIN 14362, aus Leichtmetall, Ausgang Storz A, Maße (LxBxH) ca.: 255 x 230 x 230 mm, Gewicht ca. 5,00 kg
Inhalt 1 Stk
369,94 € *

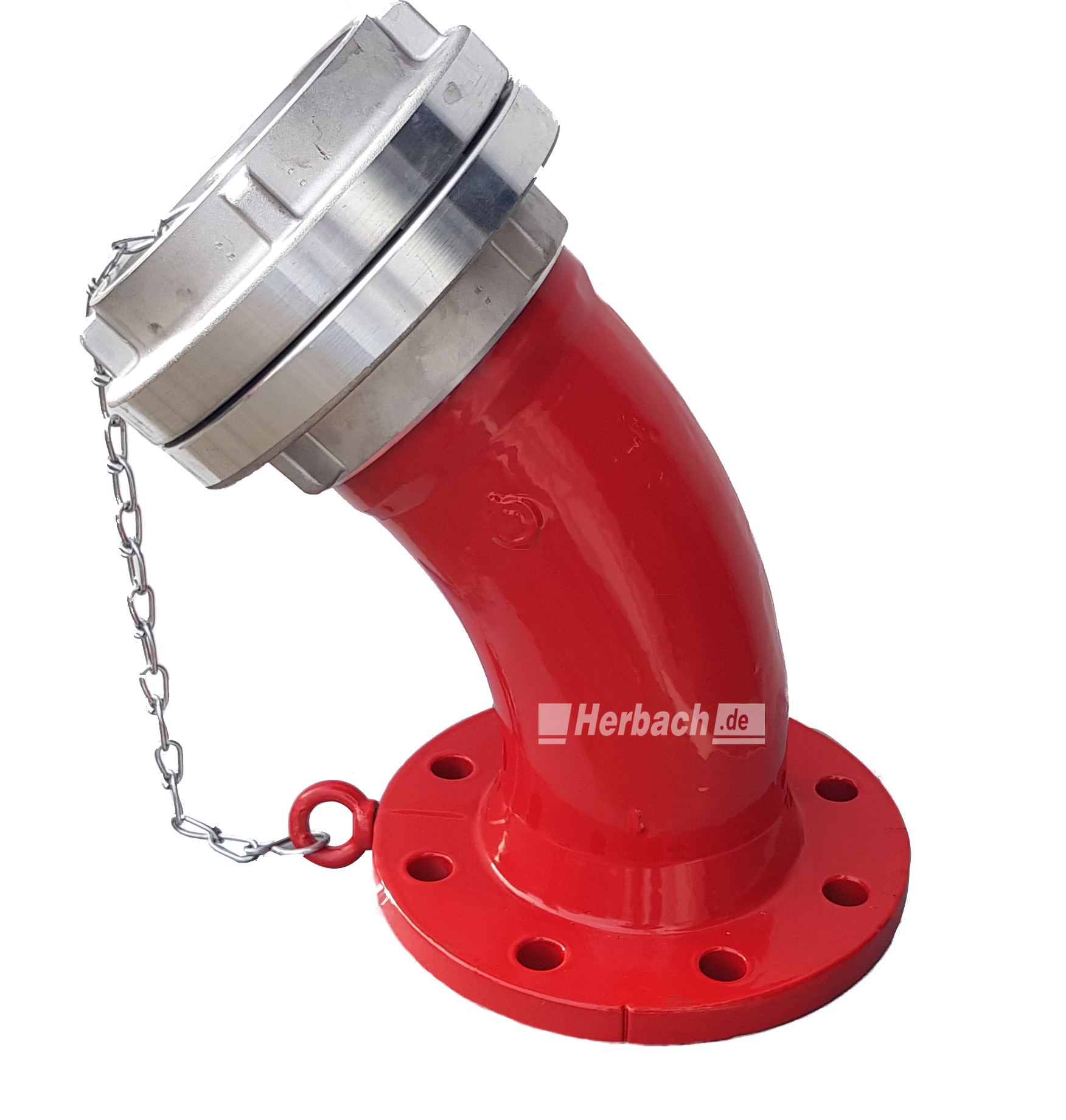

Löschwasser-Sauganschluß DN100, Form C DIN 14244
Löschwasser-Sauganschluß DN100, Form C DIN 14244
Löschwasser-Sauganschluß DN100, Form C (Unterflur), Flanschanschluß DIN DN 100/PN 16 in Anlehnung an DIN 14244, mit A-STORZ Festkupplung DIN 14319, mit Deckkappe und Kette. Geeignet für Druck- und SaugbetriebGewicht ca. 11,5 kg.
Inhalt 1 Stk
904,40 € *
Löschwasser-Sauganschluss DN 100 Form A mit Peilstutzen
Löschwasser-Sauganschluss DN 100 Form A mit...
Löschwasser-Sauganschluss DN 100/PN 16, Form A mit Peilstutzen; nach DIN 14244 aus Gusseisen, Verschlussschraube Messing, Innen und Außen mit Epoxydharzpulver-Beschichtung. Oberer Anschluss mit A-Festkupplung nach DIN 14319, mit...
Inhalt 1 Stk
928,20 € *

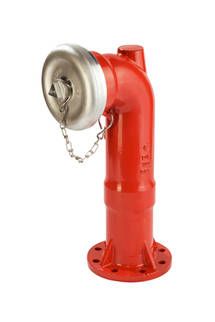

Löschwasser-Sauganschluss DN 100 Form B ohne Peilstutzen
Löschwasser-Sauganschluss DN 100 Form B ohne...
Löschwasser-Sauganschluss DN 100/PN 16, Form B ohne Peilstutzen; nach DIN 14244 aus Gusseisen, Verschlussschraube Messing, Innen und Außen mit Epoxydharzpulver-Beschichtung. Oberer Anschluss mit A-Festkupplung nach DIN 14319, mit...
Inhalt 1 Stk
999,60 € *

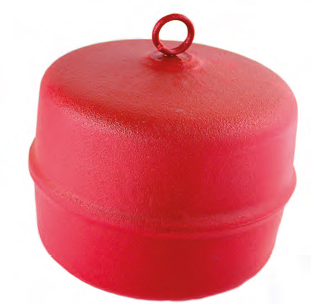

Schwimmer aus Kunststoff, hält den Saugkorb in der Schwebe
Schwimmer aus Kunststoff, hält den Saugkorb in...
Schwimmer aus Kunststoff, hält den Saugkorb in der Schwebe und verhindert somit das Ansaugen von Sand und Schlamm (optimaler Schutz der Pumpe gewährleistet), 300 mm Ø 280 hoch
Inhalt 1 Stk
109,29 € *

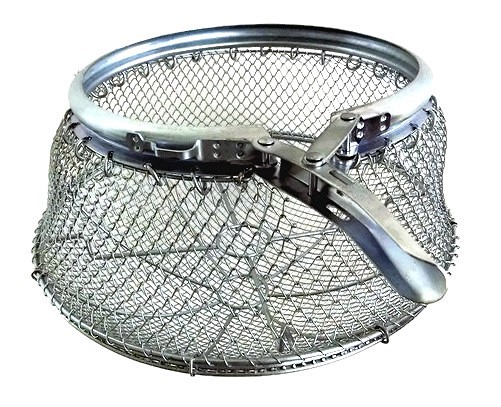

Schutzkorb Größe A, Fabrikat AWG, mit Schnellverschluss Saugschutzkorb
Schutzkorb Größe A, Fabrikat AWG, mit...
Saugschutzkorb, Schutzkorb Größe A, AWG, Schnellverschluss, Festspannring, Drahtgeflecht
Inhalt 1 Stk
228,96 € *

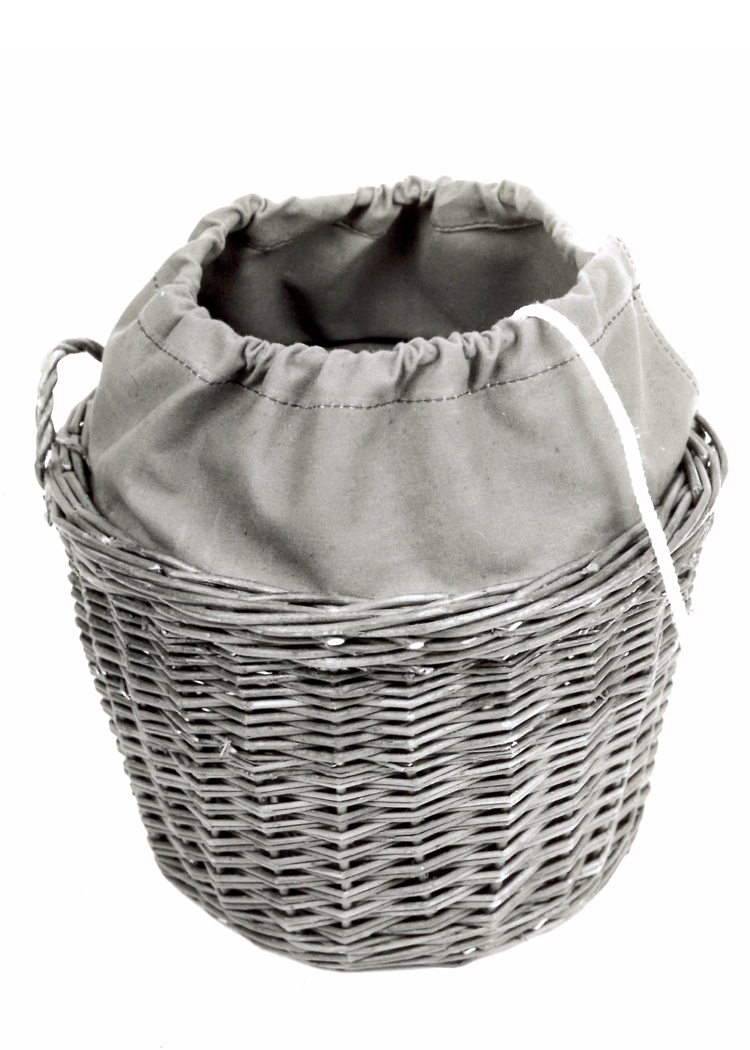

Schutzkorb Größe A aus Weidengeflecht
Schutzkorb Größe A aus Weidengeflecht
Schutzkorb Größe A aus Weidengeflecht. Für Saugleitungen mit Verschluss aus Segeltuch und Befestigungsseil.
Inhalt 1 Stk
117,81 € *

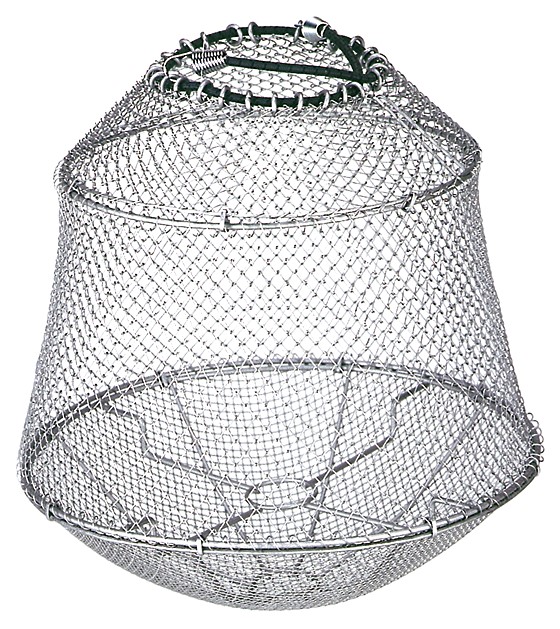

Schutzkorb Größe A aus Drahtgeflecht zusammenlegbar Drahtschutzkorb
Schutzkorb Größe A aus Drahtgeflecht...
Schutzkorb Größe A aus Drahtgeflecht, zusammenlegbar, für Saugleitungen, mit Momentverschluß, Maße (LxBxH): 340 x 340 x 125 mm, Gewicht ca. 1,28 kg
Inhalt 1 Stk
118,70 € *
Schutzkorb Größe B aus Drahtgeflecht zusammenlegbar Drahtschutzkorb
Schutzkorb Größe B aus Drahtgeflecht...
Schutzkorb Größe B aus Drahtgeflecht, zusammenlegbar, für Saugleitungen, mit Momentverschluß, Maße (LxBxH): 290 x 290 x 100 mm, Gewicht ca. 940 g
Inhalt 1 Stk
92,34 € *
Schutzkorb Größe C aus Drahtgeflecht zusammenlegbar Drahtschutzkorb
Schutzkorb Größe C aus Drahtgeflecht...
Schutzkorb Größe C aus Drahtgeflecht, zusammenlegbar, für Saugleitungen, mit Momentverschluß, Maße (LxBxH): 235 x 235 x 95 mm, Gewicht ca. 670 g
Inhalt 1 Stk
117,81 € *
Saugkorb mit Rückschlagklappe Größe B (für ATP)
Saugkorb mit Rückschlagklappe Größe B (für ATP)
Saugkorb mit Rückschlagklappe Größe B für Abwassertauchpumpen ATP 10 und ATP 15, Höhe 250 mm, Länge 170 mm, Breite 170 mm, Gewicht ca. 2,90 kg
Inhalt 1 Stk
254,66 € *
Schmutzwasser-Saugkorb Größe B mit Rücklaufventil
Schmutzwasser-Saugkorb Größe B mit Rücklaufventil
Schmutzwasser-Saugkorb Größe B mit Rücklaufventil (für Allzweckpumpen NP 8), mit Kupplung Storz B, 290 mm hoch, Ø 150 mm, mit Gummiventilkugel und Saugsieb aus Lochblech, Korndurchlass 10 mm, Absaugmöglichkeit bis 3 cm, Gewicht ca. 1,90 kg
Inhalt 1 Stk
204,68 € *
Kellersaugkorb Größe A, mit Rückschlagklappe
Kellersaugkorb Größe A, mit Rückschlagklappe
Kellersaugkorb Größe A mit Rückschlagklappe, aus Leichtmetall, Abgang Storz A drehbar. Absaugmöglichkeit bis 15 mm, Maße (LxBxH) ca.: 315 x 235 x 260 mm, Gewicht ca. 4,70 kg
Inhalt 1 Stk
449,82 € *
MAST Kellersaugkorb mit Rückschlagklappe Storz B 90°
MAST Kellersaugkorb mit Rückschlagklappe Storz...
Kellersaugkorb Größe B 90° Alu mit Rückschlagklappe aus Edelstahl mit Gummidichtung, Abgang drehbare Festkupplung Storz B, für Pumpenserie ATP und NT zum Absaugen bis auf niedrigstes Niveau. Auch als Absperrorgan bei normalsaugenden...
Inhalt 1 Stk
280,84 € *
Kellersaugkorb Größe C, mit Rückschlagklappe
Kellersaugkorb Größe C, mit Rückschlagklappe
Kellersaugkorb Größe C mit Rückschlagklappe, aus Leichtmetall, Abgang Storz C drehbar. Absaugmöglichkeit bis 12 mm, Maße (LxBxH) ca.: 200 x 130 x 170 mm, Gewicht ca. 1,60 kg
Inhalt 1 Stk
343,61 € *

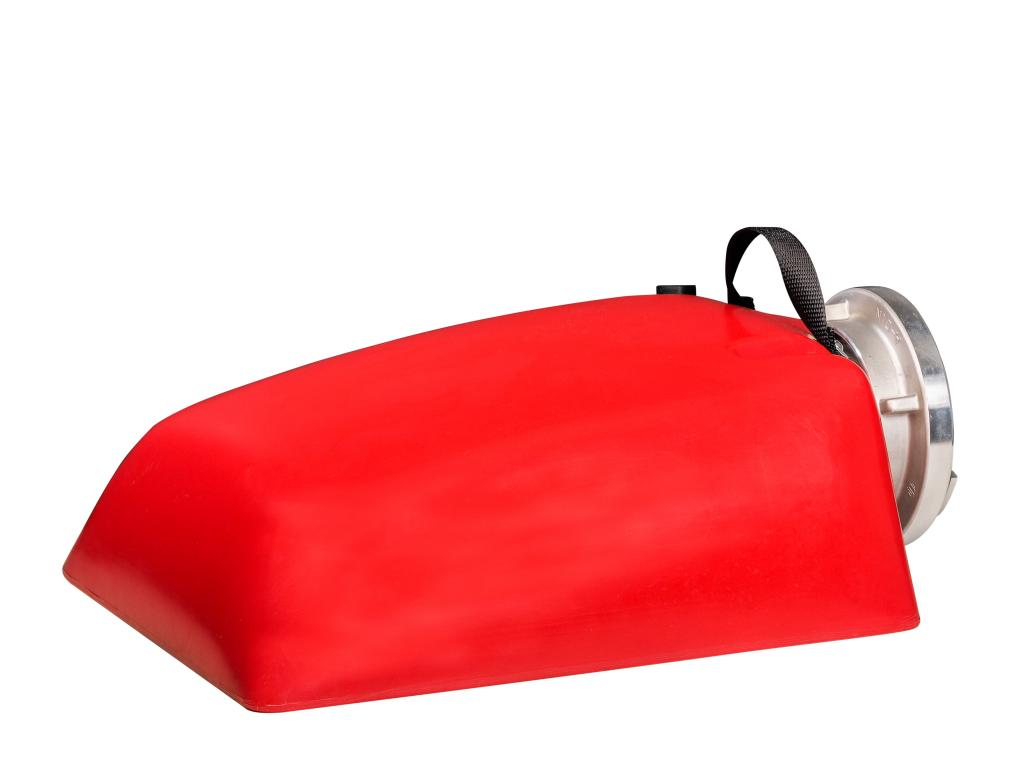

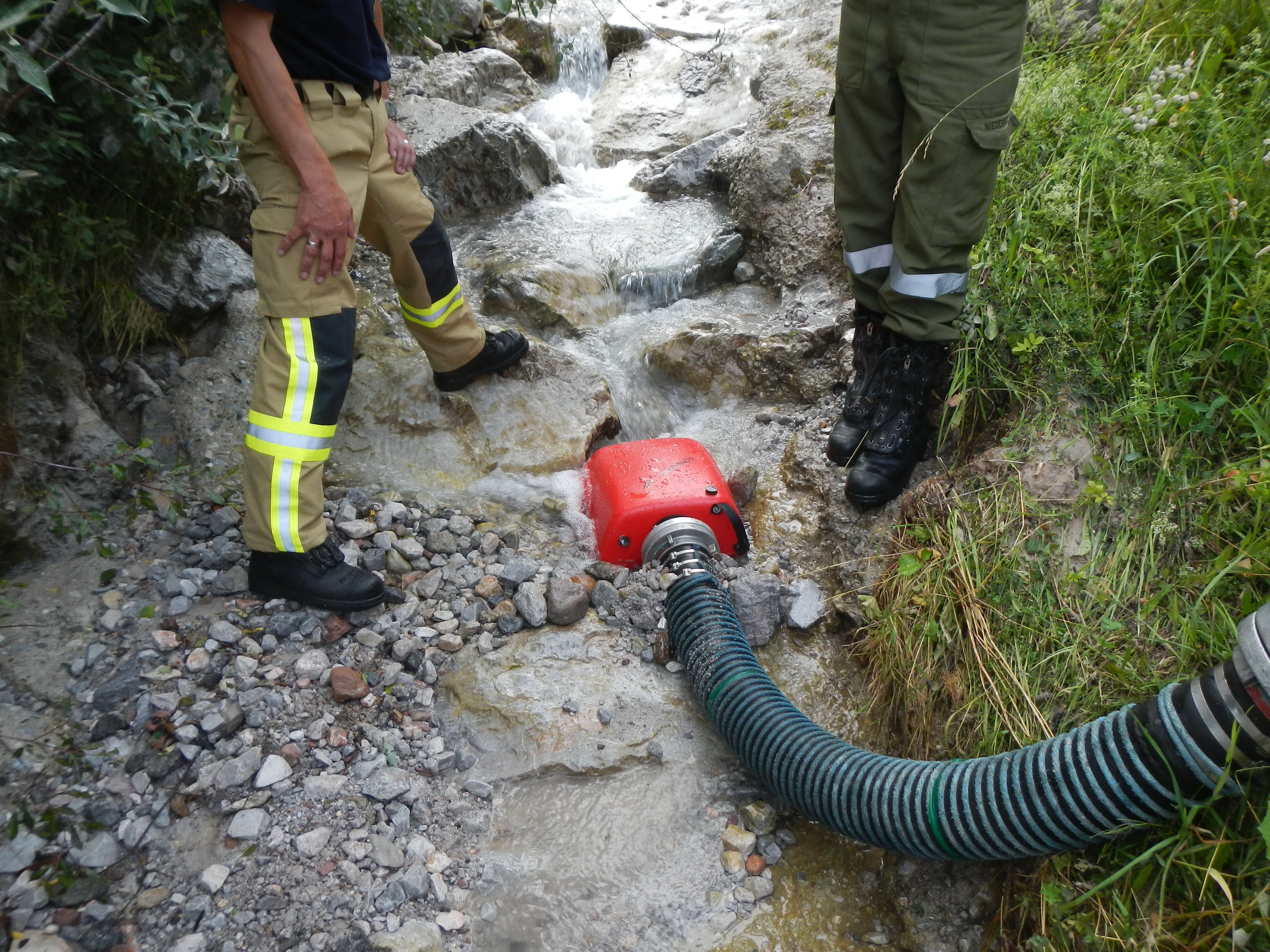

Schwimmsauger S 50 Storz A-110 (Mod. 2016)
Schwimmsauger S 50 Storz A-110 (Mod. 2016)
Schwimmsauger S 50 Storz A-110, frei schwimmend sinkt der Schwimmsaugkopf etwa 15 cm ab und saugt die mittlere, meist saubere Wasserschicht auf. Schlamm vom Boden und Treibgut von der Oberfläche gelangen nicht ans Saugsieb. Beim neuen...
Inhalt 1 Stk
666,40 € *
Schwimmsauger S 20 mit B-Kupplung Storz
Schwimmsauger S 20 mit B-Kupplung Storz
Schwimmsauger S 20 mit B-Kupplung Storz zur Wasseraufnahme aus offenen Gewässern auch mit geringer Wassertiefe, frei schwimmend sinkt der Schwimmsaugkopf etwa 13 cm ab und saugt die mittlere, meist saubere Wasserschicht auf....
Inhalt 1 Stk
559,30 € *
Saugkorb LM, Größe A, DIN 14362, klappbare Kupplungsgriffe
Saugkorb LM, Größe A, DIN 14362, klappbare...
Saugkorb Größe A mit Rückschlagventil und Entleereinrichtung, DIN 14362, aus Leichtmetall, Ausgang Storz A, mit klappbaren Kupplungsgriffen, Maße (LxBxH) ca.: 255 x 270 x 230 mm, Gewicht ca. 5,50 kg
Inhalt 1 Stk
281,14 € *

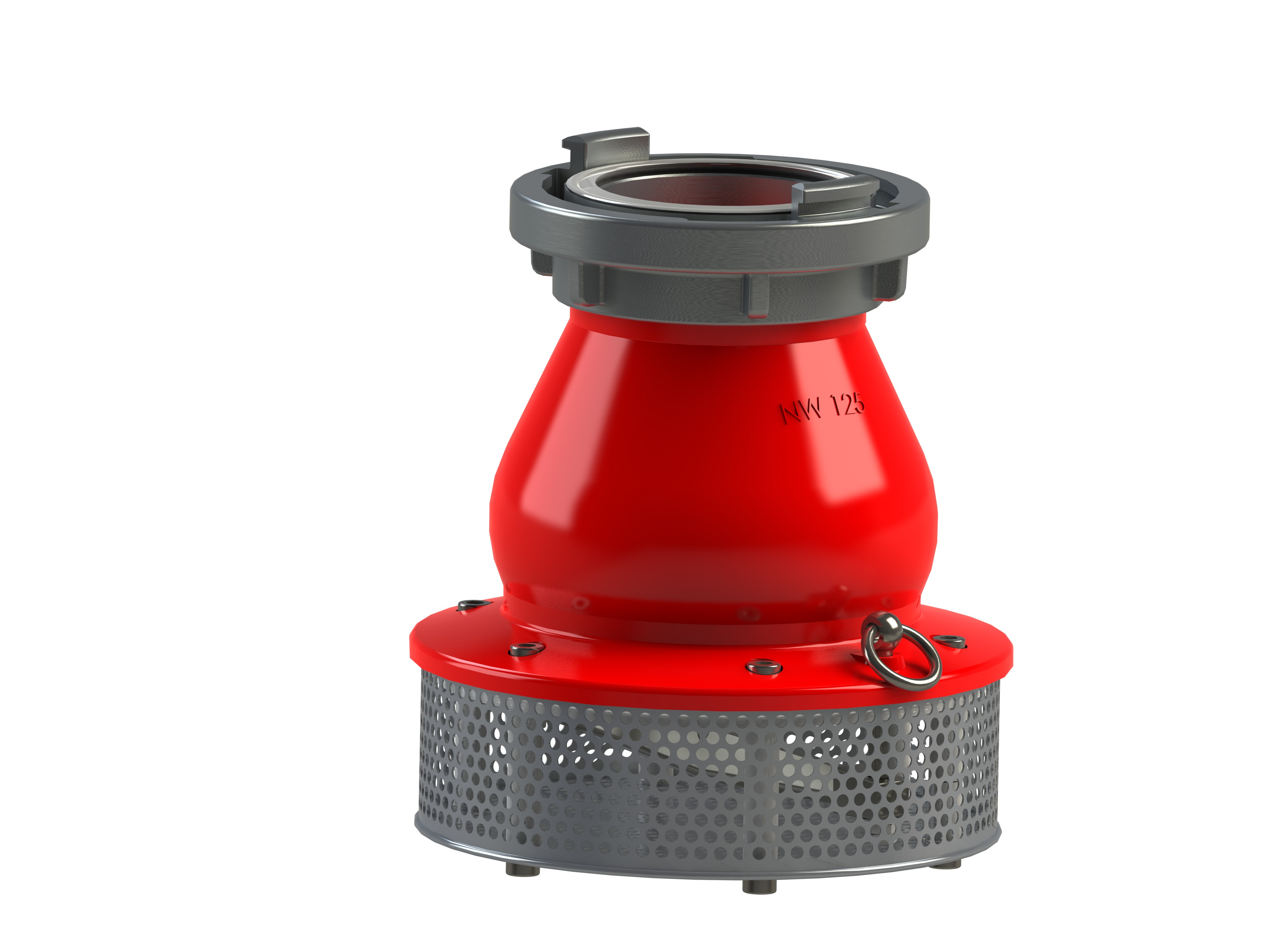

Saugkorb LM, Größe Storz 125, mit Rückschlagventil
Saugkorb LM, Größe Storz 125, mit Rückschlagventil
Saugkorb Größe Storz 125 mit Rückschlagventil und Entleereinrichtung, aus Leichtmetall, Ausgang Storz 125, Maße (LxBxH) ca.: 320 x 275 x 275 mm, Gewicht ca. 7,80 kg
Inhalt 1 Stk
623,50 € *

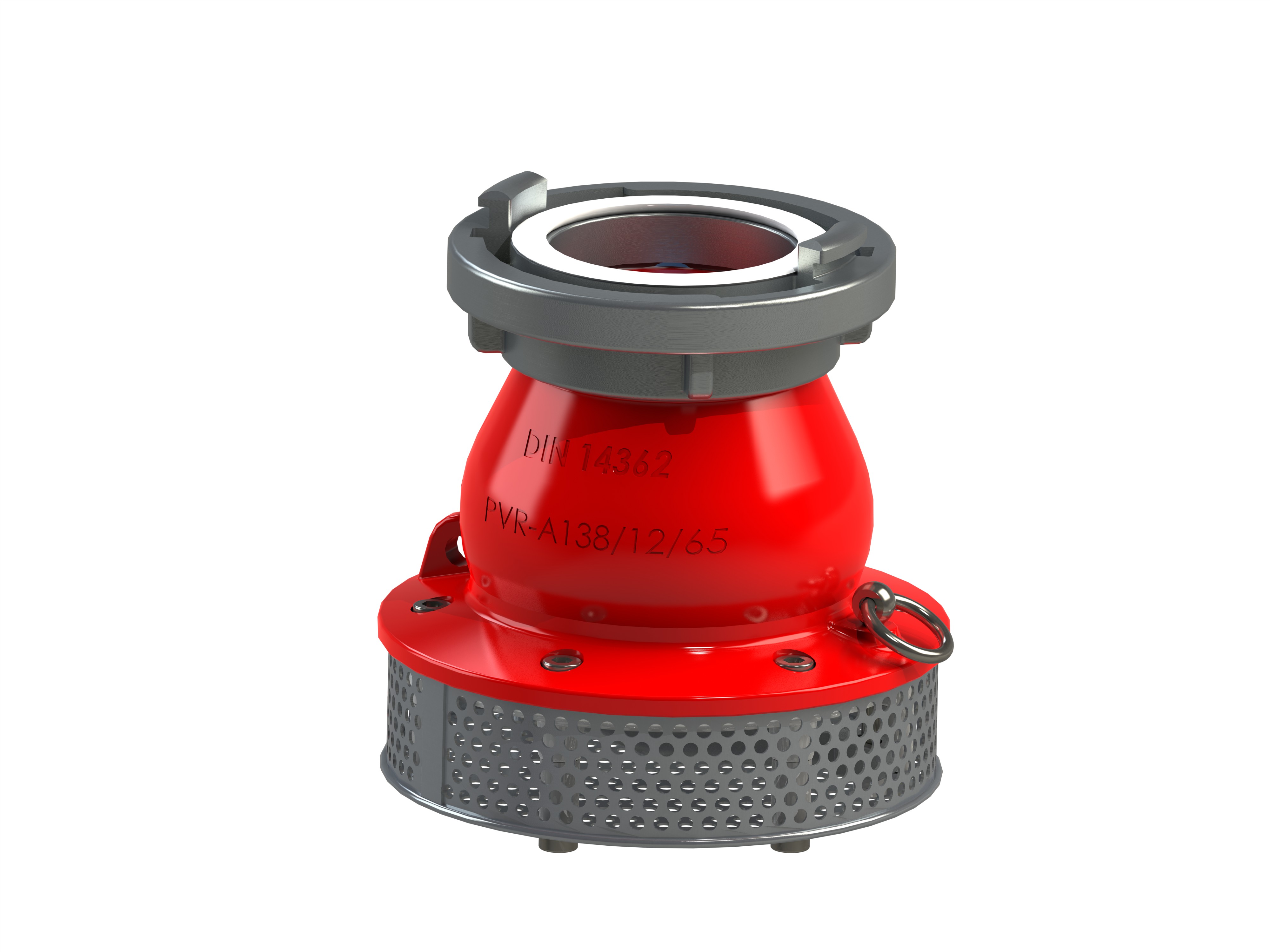

Saugkorb LM, Größe A, DIN 14362, mit Rückschlagventil
Saugkorb LM, Größe A, DIN 14362, mit...
Saugkorb Größe A mit Rückschlagventil und Entleer-einrichtung, DIN 14362, aus Leichtmetall, Ausgang Storz A, Maße (LxBxH) ca.: 255 x 230 x 230 mm, Gewicht ca. 5,00 kg
Inhalt 1 Stk
235,66 € *

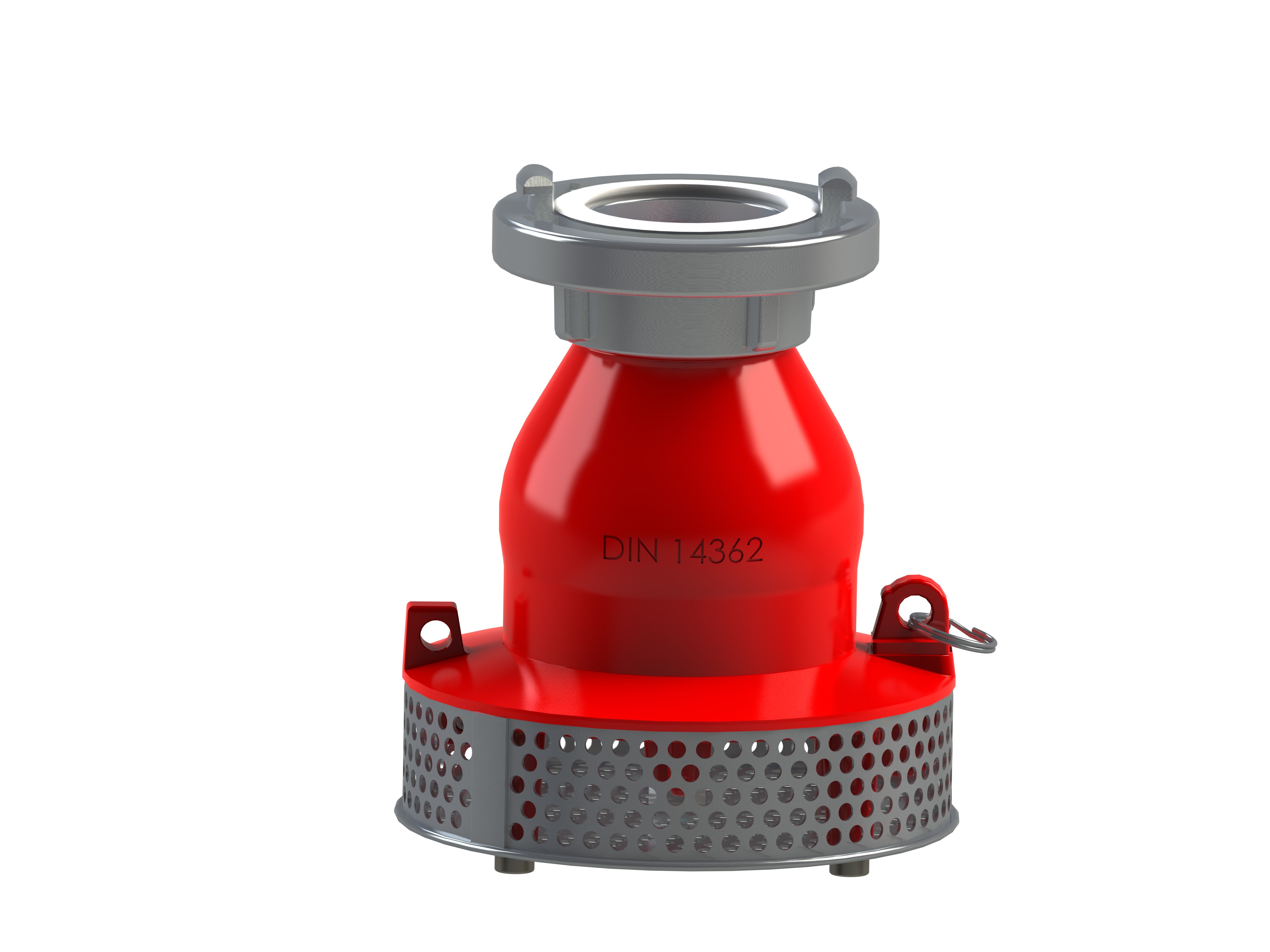

Saugkorb LM, Größe B, DIN 14362, mit Rückschlagventil
Saugkorb LM, Größe B, DIN 14362, mit...
Saugkorb Größe B mit Rückschlagventil und Entleer-einrichtung, DIN 14362, aus Leichtmetall, Ausgang Storz B, Maße (LxBxH) ca.: 235 x 190 x 190 mm, Gewicht ca. 2,60 kg
Inhalt 1 Stk
234,43 € *
Saugkorb LM, Größe C, DIN 14362, mit Rückschlagventil
Saugkorb LM, Größe C, DIN 14362, mit...
Saugkorb Größe C mit Rückschlagventil und Entleer-einrichtung, DIN 14362, aus Leichtmetall, Ausgang Storz C, Maße (LxBxH) ca.: 225 x 145 x 145 mm, Gewicht ca. 1,50 kg
Inhalt 1 Stk
156,37 € *

Saugkörbe - eine Armatur zur Wasserentnahme

  • bildet das Aufnahmeteil der Saugleitung bei einer Wasserentnahme aus offenen Gewässern.
  • Er besteht aus einem Gehäuse mit Sieb und Festkupplung, sowie einem Rückschlagorgan mit Anhebevorrichtung. Sein Gehäuse ist aus einer nichtrostenden Leichtmetall-Legierung gegossen, da der gesamte Saugkorb nicht mehr als 6 kg wiegen darf. Das Sieb ist sehr widerstandsfähig und hat Öffnungen mit einem Durchmesser von maximal 6 mm, da größere Teilchen die Pumpe beschädigen können.
  • Außerdem verfügt der Saugkorb über mindestens drei Standfüße und kann an der Festkupplung Schnellkupplungsgriffe haben, die ein schnelleres Ankuppeln an die Saugleitung ermöglichen.
  • Das Rückschlagorgan, welches auf der Wirkung der Schwerkraft beruht, muss bis zu einer Neigung von 30° gegenüber der Horizontalen absolut dicht schließen. Die Anhebevorrichtung ist innerhalb des Siebes angebracht und mit einem Ring versehen. An diesem kann ein Karabinerhaken befestigt werden, damit von außen das Rückschlagorgan mittels Leinenzug geöffnet werden kann. Dies ist wichtig, um die Saugleitung zu entleeren, da sie gefüllt so schwer ist, dass sie kaum bewegt werden kann.



Er erfüllt hier zwei Aufgaben:

  • zum einen verhindert er einen Eintritt von Verunreinigungen in den Förderstrom der Pumpe.
  • zum anderen ein Abreißen der Flüssigkeitssäule in der Saugleitung bei Unterbrechung des Pumpvorgangs. Er stellt somit sicher, dass die Saugleitung ständig mit Wasser gefüllt ist.
  • Weiterhin ermöglicht der Saugkorb bei Ausfall der Entlüftungseinrichtung ein Befüllen der Saugleitung mit Wasser.



Sonderformen der Saugkörbe:

- Der Kellersaugkorb:

  • besteht aus einem Schuh mit einem Sieb im Boden, welcher auf 1,5 cm hohen Füßen steht. Anders als bei normalen Saugkörben die auch seitlich Wasser/Luft einziehen, kann somit das Wasser bis auf 15 mm abgepumpt werden.



- Der Saugschutzkorb:

  • Im Einsatz wird der Saugkorb durch einen Saugschutzkorb zusätzlich geschützt, dies ist besonders bei feinsandigem und schlammigem Grund wichtig, da der Korb hier nicht eintauchen darf.
  • Er wird über den Saugkorb am Ende der Saugschlauchleitung gestülpt. Es handelt sich um ein grobes Drahtgeflecht, das Verunreinigungen durch Laub und Holzstücke verhindert und dadurch die Feuerlöschkreiselpumpe bei der Wasserförderung schützt.
  • Ein Saugschutzkorb (auch Drahtschutzkorb genannt) mit Schnellverschluss kann auf dem Saugkorb verbleiben, da er auf die Aufnahme vom Schutzgitter geschnallt wird.



bildet das Aufnahmeteil der Saugleitung bei einer Wasserentnahme aus offenen Gewässern. Er besteht aus einem Gehäuse mit Sieb und Festkupplung, sowie einem Rückschlagorgan mit... mehr erfahren »
Fenster schließen
Saugkörbe - eine Armatur zur Wasserentnahme
  • bildet das Aufnahmeteil der Saugleitung bei einer Wasserentnahme aus offenen Gewässern.
  • Er besteht aus einem Gehäuse mit Sieb und Festkupplung, sowie einem Rückschlagorgan mit Anhebevorrichtung. Sein Gehäuse ist aus einer nichtrostenden Leichtmetall-Legierung gegossen, da der gesamte Saugkorb nicht mehr als 6 kg wiegen darf. Das Sieb ist sehr widerstandsfähig und hat Öffnungen mit einem Durchmesser von maximal 6 mm, da größere Teilchen die Pumpe beschädigen können.
  • Außerdem verfügt der Saugkorb über mindestens drei Standfüße und kann an der Festkupplung Schnellkupplungsgriffe haben, die ein schnelleres Ankuppeln an die Saugleitung ermöglichen.
  • Das Rückschlagorgan, welches auf der Wirkung der Schwerkraft beruht, muss bis zu einer Neigung von 30° gegenüber der Horizontalen absolut dicht schließen. Die Anhebevorrichtung ist innerhalb des Siebes angebracht und mit einem Ring versehen. An diesem kann ein Karabinerhaken befestigt werden, damit von außen das Rückschlagorgan mittels Leinenzug geöffnet werden kann. Dies ist wichtig, um die Saugleitung zu entleeren, da sie gefüllt so schwer ist, dass sie kaum bewegt werden kann.



Er erfüllt hier zwei Aufgaben:

  • zum einen verhindert er einen Eintritt von Verunreinigungen in den Förderstrom der Pumpe.
  • zum anderen ein Abreißen der Flüssigkeitssäule in der Saugleitung bei Unterbrechung des Pumpvorgangs. Er stellt somit sicher, dass die Saugleitung ständig mit Wasser gefüllt ist.
  • Weiterhin ermöglicht der Saugkorb bei Ausfall der Entlüftungseinrichtung ein Befüllen der Saugleitung mit Wasser.



Sonderformen der Saugkörbe:

- Der Kellersaugkorb:

  • besteht aus einem Schuh mit einem Sieb im Boden, welcher auf 1,5 cm hohen Füßen steht. Anders als bei normalen Saugkörben die auch seitlich Wasser/Luft einziehen, kann somit das Wasser bis auf 15 mm abgepumpt werden.



- Der Saugschutzkorb:

  • Im Einsatz wird der Saugkorb durch einen Saugschutzkorb zusätzlich geschützt, dies ist besonders bei feinsandigem und schlammigem Grund wichtig, da der Korb hier nicht eintauchen darf.
  • Er wird über den Saugkorb am Ende der Saugschlauchleitung gestülpt. Es handelt sich um ein grobes Drahtgeflecht, das Verunreinigungen durch Laub und Holzstücke verhindert und dadurch die Feuerlöschkreiselpumpe bei der Wasserförderung schützt.
  • Ein Saugschutzkorb (auch Drahtschutzkorb genannt) mit Schnellverschluss kann auf dem Saugkorb verbleiben, da er auf die Aufnahme vom Schutzgitter geschnallt wird.
